Calorique® Infrarot-Heizfolien Set 100 cm breit 0,5 m² 90 W/m²
Calorique® - Heizungsfolie ist ein hochwertiges, zertifiziertes Produkt zu günstigen Preisen. Calorique ist ein weltweit führendes Unternehmen für elektrische Bodenheizsysteme und Infrarot-Heizung. Die Heizfolie wird seit 1985 in einem umweltschonenden Verfahren in den USA produziert sowie auch dort und in Europa zertifiziert. Infrarot-Heizfolie ist höchst leitfähig, flexibel und sehr langlebig. Die Nutzungsdauer der Calorique® - Heizfolien beträgt 30 Jahre. Calorique® bietet 15 Jahre Garantie auf seine Produkte.
iQ FlexHeat von Calorique ist ein patentiertes Infrarot-Heizelement, welches für maximale Effizienz, Haltbarkeit, Flexibilität, sichere Anwendung und in einer breiten Palette von Produkten steht. Die Techniker von Calorique® verwenden die neusten technologischen Entwicklungen in einem nutzungsdefinierten Druckprozess, um iQ FlexHeat für spezifische, infrarote Heizsysteme zu produzieren.
Calorique® - Karbonheizfolie bietet folgende, sehr vielseitige Einsatzmöglichkeiten:
- Fußbodenheizung für Bodenbeläge wie Laminat, Teppich, Linoleum, Parkett, Holzbrett und Fliesen;
- Raum- und Wohnungsheizung, Heizung in Geschäftsräumen, in kompletten Eigenheimen;
- Deckenheizung;
- Balkon- und Loggia-Heizung;
- Wintergartenbeheizung;
- Antibeschlagsystem für den Spiegel im Bad;
- Wohnmobil- / Wohnwagenheizung
- Heizung für Jachten
- Wurzelbereichsheizung in Gewächshäusern;
- Schneeschmelzsystem
- Erwärmung von Fässern und Tanks
- Beheizung von speziellen Flächen (z. B. in der Forschung und Technik)
- Wärme für Haustiere / Reptilien
Bei dieser Folien-Fußbodenheizung werden keine Betonarbeiten benötigt und die Montage ist einfach durchführbar. Die Folienheizung ist direkt und jahreszeitenunabhängig einsetzbar. Die Heizfolie ist 0,3 mm dick, unsichtbar und kann somit an jedes Raumdesign angepasst werden. Die Trägerfolie ist nicht brennbar!
Wirtschaftlichkeit
iQ FlexHeat Infrarot-Heizelemente wandeln ultraeffizient 99,9 % der Stromenergie direkt in die Wärme um. Eine so hohe Effizienz der schnellen Stromumwandlung in Wärme macht iQ FlexHeat für jede Art der Anwendung sehr kostengünstig.
Die Umgebungstemperatur wird etwas höher empfunden (um 3 - 4°C) als die tatsächliche Strahlungswärme. Das bedeutet, dass das Raumklima bei niedrigerer Temperatur genauso angenehm warm ist, wie vergleichsweise bei herkömmlichen Heizsystemen. Eine so verringerte Temperatur um nur 1° C bewirkt schon eine Energieeinsparung von 5 - 6 %!
Durch die Infrarotwärme werden alle im Raum befindlichen Gegenstände, Möbel und Personen erwärmt. Diese geben wiederum die Wärme in den Raum ab. Durch diese komfortable Eigenschaft des Infrarotheizsystems werden Staubaufwirbelungen stark gemindert und die warme Luft bleibt im gesamten Wohnbereich gleichmäßig verteilt.
Die Infrarotwärme lässt bis 40 % der Heizenergie einsparen!
Vorteile
- Infrarot-Strahlungswärme
- Paralleler Anschluss von Elementen - im Falle von mechanischen Schäden ist nur der betroffenen Bereich ausgeschlossen - das Heizsystem bleibt trotzdem erhalten
- Keine Korrosion
- Gleichmäßige Wärmeverteilung
- Einbau auch als Decken- oder in den Wandheizung möglich
- Nahezu überall im Neubau oder bei Altbausanierung auf schon existierende Bodenbeläge einbaufähig
- Einbau vertikal möglich, auch in einzelne Interieurelemente
Lieferumfang

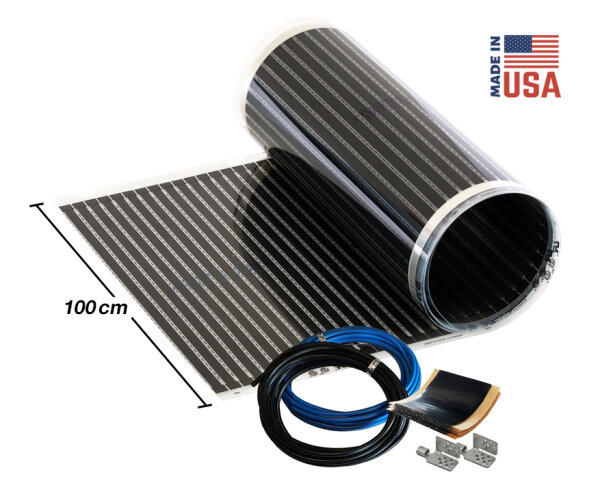

Calorique® Set, mit Heizungsfolie 100 cm breit, 90/150/220 W/m² - 0.5 - 24 m², 3M Elektroisolierung, Litzekabel und Klemmen für Stromanschlüsse (wie in der Tabelle unten angegeben), Bedienungsanleitung.
Montageanleitung:
Bestimmen Sie die Form der Heizfläche
Bei der Vermessung für Fußbodenheizung mit Calorique®-Heizfolie sollte unbedingt darauf geachtet werden, dass auf der beheizten Fläche keine Möbel, Haushaltsgeräte oder andere Objekte ohne Füße stehen! Die Streifen von Calorique®-Heizfolie dürfen keinesfalls auch nur teilweise von Sockelleisten, Aufbauten und anderen dekorativen Teilen überdeckt werden! Die komplette Abdeckung von Heizfolienstreifen kann zu einer Überhitzung führen. Die Folienstreifen sollten am besten den Raum entlang verlegt werden, um häufige Schnitte und Leitungsanschlüsse zu vermeiden.
Leitungen, die möglicherweise über dem Boden verlegt sind, müssen in einem Abstand von mindestens 50 mm von der Heizfolie und den Anschlüssen verlegt werden. Hierfür muss dieser Bereich mit Wärmeisolierungsmaterial ausgefüllt werden. Zwischen Folienstreifen und Wärmequellen muss die Entfernung mindestens 200 mm betragen. Mit anderen Wärmequellen sind z. B. Wärmeleitung, zusätzliche Heizkörper, Kamin, Schornstein, Backofen usw. gemeint.
Vorbereiten der Calorique® - Heizfolienstreifen
Die Heizungsfolie wird mit einer Schere entlang der vorgegebenen Strichlinie geschnitten. Es ist grundsätzlich verboten die Folie in anderen Bereichen zu schneiden! Befestigen Sie die Konnektorklemmen gem. Abbildung auf den vorbereiteten Folienstreifen.
Die Klemmen können Sie mit einer Flachzange, einem Hammer oder einem speziellen Werkzeug befestigen. Prüfen Sie anschließend die Kontaktfestigkeit. Isolieren Sie die Leitschienen von der anderen Seite des Streifens mit dem dafür vorgesehenen Isolierband aus dem Calorique®-Set.
Bereiten Sie die elektrischen Leitungen, mit einem Querschnitt von mindestens 1,0 mm
2, aus dem Calorique®-Set für den Anschluss an die Montageklemmen bzw. Heizfolie entsprechen der Abbildung vor.
Befestigen Sie das abisolierte Drahtende mit einer Flachzange an die Konnektor-Klemmen. Isolieren Sie den elektrischen Anschluss mit dem selbstklebenden Isolierband aus dem Calorique®-Set.
Einzelne Heizstreifen werden parallel angeschlossen. Bei Flächen ab 10 qm müssen die Phase und die Null-Anschlüsse an den nebeneinander liegenden Bahnen immer die Seiten wechseln, um eine Induktion auf die Schirmungsfolie auszuschließen. Die maximale Streifenlänge ist in der Tabelle "Technische Daten" angegeben.
Die maximale Gesamtleistung von Heizfolienstreifen, angeschlossen an ein Thermostat, darf nicht 3200 W übersteigen! Falls der Gesamtverbrauch jedoch höher als 3200 W ist, empfiehlt es sich, einen zusätzlichen Stromkreis mit eigener Sicherung zu installieren. Die Heizstreifen können dann auch über einen Magnetschalter an das Thermostat angeschlossen werden.
Verlegung
Bei evtl. möglicher Feuchtigkeit decken Sie den Unterboden, welcher unbedingt frei von Unebenheiten oder scharfen Elemente sein muss, mit Polyethylen Folie ab. Für die Befestigung nehmen Sie das Klebeband zur Hilfe. Die Ränder der Folie müssen jeweils 20 cm überlappen. Bedecken Sie alle Bereiche als Wärmeisolierung für die Fußbodenheizung komplett 3 mm dick mit der Schaum-Folie und befestigen Sie diese mit dem Klebeband.
Auf die Wärmeisolierungsschicht legen Sie die Calorique®-Heizfolie mit den Leitschienen nach oben. Bei richtiger Positionierung der Heizelemente sollten alle Beschriftungen lesbar sein. Befestigen Sie die Heizungsfolie mithilfe von Klebeband, Möbelnägel oder einer Klammerpistole, damit sie bei weiteren Arbeiten nicht verrutschten.
ACHTUNG! Befestigen Sie die Heizfolie nur an den Rändern durch den transparenten Streifen. Die Befestigung darf nicht näher als 6,4 mm im Abstand zu den silbernen Leitschienen liegen. Für elektrische Anschlüsse werden für den Flächenausgleich Ausschnitte in die Wärmeisolierungsschicht gesetzt.
Die Sichtprüfung
Prüfen Sie das Heizsystem nach der Verlegung visuell, ebenso die Isolierung und die Kontaktbefestigungen. Bei einer Sichtprüfung sollten die Folienstreifen auf mögliche Spuren von Beschädigung, die während des Einbaus passieren könnten, geprüft werden. Falls einmal ein Teil des Streifens beschädigt wurde, muss der komplette Streifen ausgetauscht werden.
Elektrischer Test
Der elektrische Test muss über ein Anschlusskabel durchgeführt werden, um die Richtigkeit der elektrischen Verbindungen zu prüfen. Den zulässigen Widerstandswert für 240 V kann mit folgender Formel ermittelt werden:
Obere Widerstandsgrenze = 63360 / eingebaute Watt
Untere Widerstandsgrenze = 54720 / eingebaute Watt
Prüfen Sie den Messwert anhand der Ausführung unten.
WIDERSTANDSWERT
Zwischen oberer und unterer Widerstandsgrenze:
Ok, alles ist in Ordnung: keine weiteren Handlungen sind notwendig.
Höher als die obere Widerstandsgrenze:
Offener Stromkreislauf. Prüfen Sie alle Anschlüsse und reparieren Sie alles, was erforderlich ist.
Zero(0): Kurzschluss:
Prüfen Sie alle Anschlusskabel auf mögliche Beschädigung. Folienstreifen mit beschädigten Stromschienen müssen komplett ausgetauscht werden.
Nach Reparaturen jeglicher Art sollte die elektrische Prüfung erneut durchgeführt werden. Alle diese Arbeiten müssen höchst vorsichtig durchgeführt werden, um mögliche Schäden an Heizungselementen zu vermeiden.
Temperaturfühler
Schneiden Sie ein passendes Loch in die Isolierungsschicht und befestigen Sie den Temperatursensor in 1 - 1,5 cm Entfernung vom beheizbaren Teil der Heizfolie. (S. Abb.)
Schließen Sie die Heizelemente an den Thermoregulator und schalten Sie ihn ein. Nach einigen Minuten sollte die Folie angenehm warm werden.
Decken Sie die Heizfläche mit Polyethylen-Dampfbremsfolie ab, etwa 140 - 300 g/m² dicht (200 µ oder mehr), wobei Sie das Klebeband zur Hilfe nehmen. Die Ränder der Dampfbremsfolie müssen sich um 20 cm überlappen.
Bodenbelag verlegen
Über die Alufolie wird der Bodenbelag oder eine Zwischenschicht aus Spanplatten usw. verlegt.
Laminat, Parkett, Holzbrett Legen Sie das Laminat, Parkett, Holzbrett direkt auf die Heizfolie gemäß den Anweisungen des Herstellers. Genießen Sie einen komfortablen Warmboden.
Teppich, Linoleum, FliesenLegen Sie auf die Heizstreifen eine Zwischenschicht aus Sperrholz, Spanplatten o. ä.; diese Zwischenschicht sollte mit Schrauben im Boden befestigt werden und die Endschicht ausgleichen. Die Schrauben dürfen nur durch transparente Randstreifen an der Heizfolie befestigt werden. Der minimale Abstand zwischen den Schrauben und stromleitenden Elementen, inklusive silberne Stromschienen, beträgt 6,4 mm.
Auf die Zwischenschicht wird anschließend das Bodenmaterial nach Herstelleranweisungen verlegt.
Der wärmende Boden mit integrierter Fußbodenheizung ist nun fertig. Falls auf der beheizbaren Fläche keine Platzierung der Möbel vorgesehen ist, ist es auch möglich, Teppich oder Linoleum direkt auf die Heizfolie - ohne Zwischenschicht - zu legen
